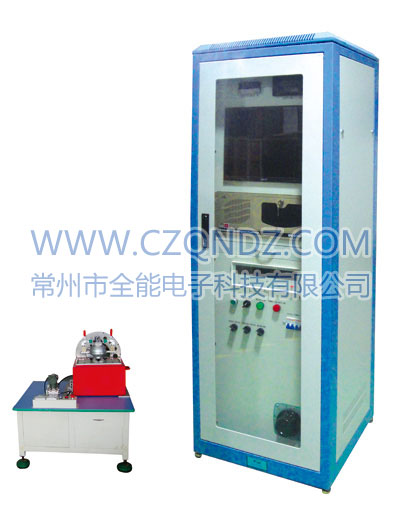

本检测设备适用于真空吸尘器电机型式测试，采用工业控制计算机，测试数据显示于液晶显示器上。
设备规范：
1、美标（ASTM-558）
测试方法 按ASTM-F558标准将吸尘器装于均压箱上,均压箱进风口按ASTM标准要求做成转盘式16种进风口尺寸，并自动旋转。将锐边孔板按照孔径由大到小的顺序依次测试，分别记录吸力 h和输入功率Wi。所有的数据都要在放入孔板10秒内取得，在更换下一块板之前，允许吸尘器敞开孔口工作1~2分钟。由真空度变送器测出不同进风口的真空度H和输入电流I、输入功率P1及功率因数cosΦ值，并按F558标准算出对应点的风量值Q及吸入功率PS、效率η， 由计算机列出各点相应数据。并画出下列特性曲线：
I1=f（Q）
cosΦ=f（Q）
P1=f（Q）
Ps=f（Q）
Hs=f（Q）
v=f(Q)
η=f（Q）
在特性曲线上延长Hs曲线至与Q轴相交，交点Qm为真空度为零时风量值从曲线上找出：
最大真空度 Hm——当Q=0时H值
最大风量 Qm——当H=0时Q值
最大吸入功率Psm——Ps最高点值
最大效率点 ηm——η的最高点
额定输入功率Pm——在Pm=0.5(Pf+Pi)值计算
2、欧标（IEC60312-B）
测试方法 将串励电动机或吸尘器装于均压箱上，电动机加上额定电压使其吸风，变动均压箱进风口孔板尺寸从最大到堵转，均匀变化10次（手动则任意）。测出每个点的真空度H，经过校正到标准状态下的真空度，然后垂直至横坐标Q标刻线上，得到Q值；输入功率P1、输入电流I1及功率因数cosΦ值，经过10点的测量得到，形成一条连续曲线；以Q值点向上与输入功率、输入电流及功率因数cosΦ值相交的点分别是吸入功率Ps和效率η，由计算机列出各点相应数据。并画出下列特性曲线：
I1=f（Q）
cosΦ=f（Q）
P1=f（Q）
Ps=f（Q）
Hs=f（Q）
η=f（Q）
在特性曲线上延长Hs曲线至与Q轴相交，交点Qm为真空度为零时风量值，从曲线上找出：
最大真空度 Hm——当Q=0时H值
最大风量 Qm——当H=0时Q值
最大吸入功率Psm——Ps最高点值
最大效率点 ηm——η的最高点
二、随机软件配置
1、各项目测试程序；
2、阀值设定和修改程序；
3、项目设定及屏蔽程序；
4、数据统计分析显示程序；
5、报表图形打印程序（中英文）；
6、检测数据检索程序；
7、型号输入和储存程序；
8、自动采集和人工输入采集两种方式；
9、时间控制间隙各自能设定；
10、数据各自能取平均值和瞬时值；
（1）真空吸尘器空气性能数据试验台；
（2）真空吸尘器用串励电动机空气性能数据试验台；
11、预热时间、闭孔时间、测试时间、开孔时间可任意设定（对每一个孔）。 |
