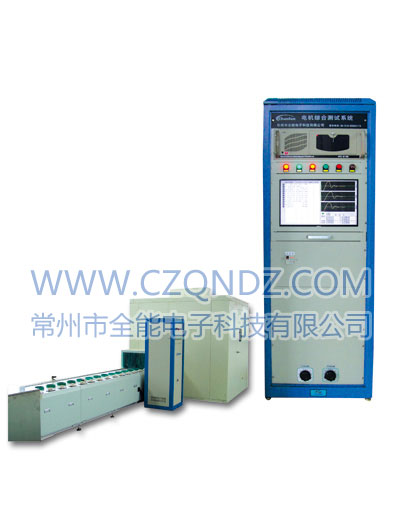

本检测设备适用于各类水泵、压缩机、空调电机、洗衣机等铁壳电机之综合快速测试，采用工业控制计算机，自动检查判定试品电机之良否，测试数据显示于液晶显示器上。
序号 |
测试项目
|
测试电压
|
测试范围
|
测试精度
|
测试方式
|
判别方法
|
|
1
|
电气强度
|
AC100～5000V
|
0.5/1/2/5/10mA
|
±0.5%
|
线圈与铁芯之间
|
当测试值高于或低于设定值时，判定为不良品，并由测试软件输出为声光报警。
|
|
2
|
绝缘电阻
|
DC500V
|
10～500MΩ
|
±1.0%
|
线圈与铁芯之间
|
|
3
|
直流电阻
|
1.8/18/180mA
|
0.01～1.999Ω
|
±0.5%
|
绕组与绕组之间
|
|
4
|
匝间绝缘
|
DC100～5000V
|
0～100
|
±1.0%
|
各绕组分别测试
|
|
5
|
空载电流
|
220V/50HZ
110V/60HZ
|
0～2A～10A
|
±0.5%
|
每档位分别测试
|
|
6
|
空载功率
|
U*I*cosΦ
|
±0.5%
|
每档位分别测试
|
|
7
|
电容电压
|
0～600V
|
±0.5%
|
主相与副相之间
|
|
8
|
堵转电流
|
0～2A～20A
|
±1.0%
|
电机启动之数据
|
|
11
|
PG测试
|
占空比、频率、高电平、地电平
|
±1.0%
|
PG引出线
|
|
|
13
|
泄露电流
|
0～250V
|
0.1～50mA
|
±0.5%
|
外壳与主、高档之间
|
|
（测试项目根据电机品种不同测试项目有所差异）
重要特点
．本系统采用流水线方式对电机装配及出厂前进行升压运行、性能测试、噪音监听一体化进行，
．具有测试效率高（一小时最多测试600台），
．节省人力（只需要上线、测试听噪音、下线打包三人）的特点，适合出厂批量测试。
．该系统由装配线体、测试线体、噪音房、测试系统四部分组成。
．输送线体采用水平行进上下往复板式输送线结构，具有节约空间、运行稳定的特点。
．输送线在测试过程连续运行不停止，节省时间，测试效率高。
．噪音房采用钣金外壳，内饰吸音材料，
．电机进出经过吸音通道，具有美观、牢固、 效果好的特点。能完全满足电机噪音监听的要求。
．测试系统大量采用总线技术，将测试部分完全集成在测试电柜内，
．测试精度高、测试稳定、维护方便的特点。
．工位板上与线体接触导电部件采用铜排，线体与工位板上接触导电部件采用可弹性接触的铜导电轮。
．电阻测试采用四点法。
．电机全部电气性能测试项目一次性高速自动完成；
．各检测项目可任意开通或屏蔽，并可任意设定判定的合格标准，遇检测结果数据超标自动声光报警；
．自动统计数量及合格率，不良品故障分类统计；
．单工位／双工位可选，极高的实用性及测试效率；
．客户可以根据测试要求自动进行项目编程；
．电压调节方式可选择手动或自动调节方式；
．系统切换部分采用进口高压真空钢簧管继电器，耐压壹万伏，工作测试壹亿次；
．可存储、编辑、调用各种型号规格电机自动检测数据标准；
．设备可根据客户需求增加条码扫描功能，查询时输入条码，测试数据显示在屏幕上。 |
