QST-2A1定子综合测试台

作者:admin 来源: 日期:2011-12-03 16:28:41 人气: 标签:定子综合测试台

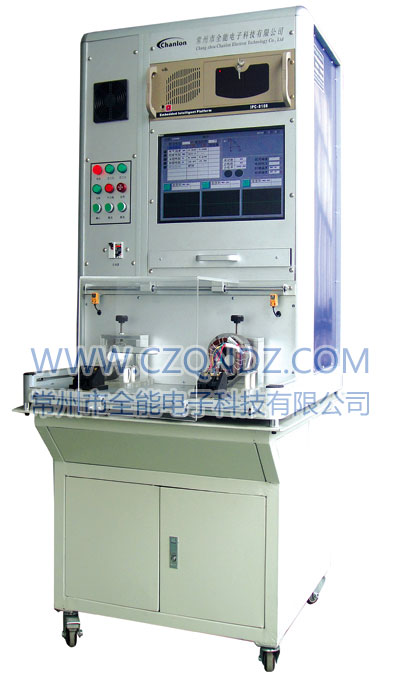

QST-2A1定子综合测试台

QST-2A1定子综合测试台

本检测设备适用于各类水泵、空调电机、洗衣机,碎纸机、伺服电机、步进电机等等铁壳定子之综合测试,采用工业控制计算机,自动检查判定试品定子之良否,测试数据显示于液晶显示器上。



设备规范:

1、交流耐压测试

(1)测试电压范围:AC100~2800V。

(2)电压调节方式(—M为手动调压、—A型为自动调压)

    (a)手动调节:手动无段调节。

    (b)自动调节:软件中输入测试电压,测试时自动加载到设定值。

(3)电压精度:±3.0%      (4)容量:500VA

(5)泄露电流设定:0.5/1/2/5/10mA五段设定,精度:±1.0%

(6)加压方式:线圈与铁芯之间

(7)合格/不合格品判定方法:当泄露电流高压泄露电流设定值时,判定为不良品,并由测试软件输出为声光报警。

2、绝缘电阻测试

(1)测试电压:DC500V           (2)测试范围:10~500MΩ

(3)综合精度:±5.0%           (4)加压方式:线圈与铁芯之间

(5)合格/不合格品判定方法:手动设定绝缘电阻下限值,当绝缘电阻低于设定下限,判定为不良品,并由测试软件输出为声光报警。

3、冷态电阻测试

(1)测试范围:

(a)0.001~9.999   (分辨率0.100uΩ)  (b)1.000~99.99   (分辨率0.010mΩ)

(c)100.0~999.9   (分辨率0.100mΩ)

(2)精度:±0.5% 自动温度补偿,可换算至20℃时电阻值。

(3)测试方法:绕组与绕组之间

(4)合格/不合格品判定方法:由程序读取绕组测试值,与上下限基准值做比较判定,不合格时程序声光报警。

4、匝间绝缘测试

(1)测试电压范围:100V~2800V       (2)电压精度:±3%

(3)电压调节方式(—M为手动调压、—A型为自动调压)

   (a)手动调节:手动无段调节

    (b)自动调节:软件中输入测试电压,测试时自动加载到设定值。

(4)脉冲上升时间:1.2μs        (5)判别方式:Δs/s  Δf/f判别

(6)加压方式:各绕组分别测试

(7)合格/不合格品判定方法:由程序读取匝间波形之标准值,测试波形与标准波形之比较,超过设定值程序声光报警。

5、定子转向测试

(1)测试电压范围:250VAC/380VAC(两种方式可选择)

(2)电压调节方式:250VAV手动调压(3)判别方式:正转、反正、或不转

(4)加压方式:主相与高档

(5)合格/不合格品判定方法:由程序读取定子转向方向,与设定方向不吻合判定为不合格品,程序声光报警。

重要特点

.定子全部电气性能测试项目一次性高速自动完成;

.各检测项目可任意开通或屏蔽,并可任意设定判定的合格标准,遇检测结果数据超标自动声光报警;

.环境温度自动补偿,确保测试精度;

.单工位/双工位可选,极高的实用性及测试效率;

.耐压和匝间电压调节可选择手动或自动调节方式;

.系统切换部分采用进口高压真空钢簧管继电器,耐压壹万伏,工作测试壹亿次;

.客户可以根据测试要求自动进行项目编程;

.可存储、编辑、调用各种型号规格定子自动检测数据标准。
