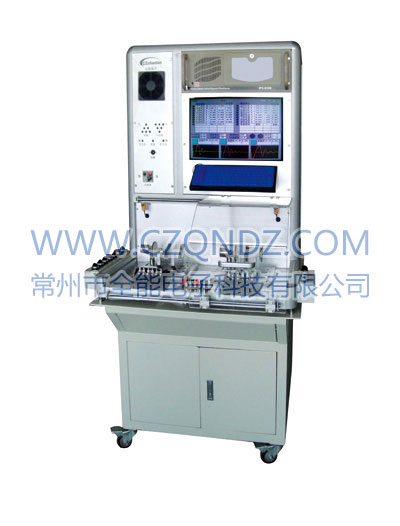

本检测设备适用于各类水泵、风扇、空调电机、割草机、碎纸机、盘管、洗衣机等铁壳电机之综合测试，采用工业控制计算机，自动检查判定试品电机之良否，测试数据显示于液晶显示器上。
序号 |
测试项目
|
测试电压
|
测试范围
|
测试精度
|
测试方式
|
判别方法
|
|
1
|
电气强度
|
AC100～5000V
|
0.5/1/2/5/10mA
|
±0.5%
|
线圈与铁芯之间
|
当测试值高于或低于设定值时，判定为不良品，并由测试软件输出为声光报警。
|
|
2
|
绝缘电阻
|
DC500V
|
10～500MΩ
|
±1.0%
|
线圈与铁芯之间
|
|
3
|
直流电阻
|
1.8/18/180mA
|
0.01～1.999Ω
|
±0.5%
|
绕组与绕组之间
|
|
4
|
匝间绝缘
|
DC100～5000V
|
0～100
|
±1.0%
|
各绕组分别测试
|
|
5
|
空载电流
|
220V/50HZ
110V/60HZ
|
0～2A～10A
|
±0.5%
|
每档位分别测试
|
|
6
|
空载功率
|
U*I*cosΦ
|
±0.5%
|
每档位分别测试
|
|
7
|
电容电压
|
0～600V
|
±0.5%
|
主相与副相之间
|
|
8
|
堵转电流
|
0～2A～20A
|
±1.0%
|
电机启动之数据
|
|
9
|
刹车时间
|
0～3秒
|
±0.5%
|
电机断电静止时间
|
|
10
|
电机转速
|
0～6000转
|
±1.0%
|
光纤感应输出
|
|
11
|
PG测试
|
占空比、频率、高电平、地电平
|
±1.0%
|
PG引出线
|
|
12
|
接地电阻
|
DC25A
|
1～600mΩ
|
±0.5%
|
外壳与接地线之间
|
|
13
|
泄露电流
|
0～250V
|
0.1～50mA
|
±0.5%
|
外壳与主、高档之间
|
|
14
|
电机转向
|
0～250V
|
正转、反正或不转
|
主相与高档
|
（测试项目根据电机品种不同测试项目有所差异）
功能特点
．电机全部电气性能测试项目一次性高速自动完成；
．各检测项目可任意开通或屏蔽，并可任意设定判定的合格标准，遇检测结果数据超标自动声光报警；
．自动统计数量及合格率，不良品故障分类统计；
．单工位／双工位可选，极高的实用性及测试效率；
．客户可以根据测试要求自动进行项目编程；
．电压调节方式可选择手动或自动调节方式；
．系统切换部分采用进口高压真空钢簧管继电器，耐压壹万伏，工作测试壹亿次；
．可存储、编辑、调用各种型号规格电机自动检测数据标准；
．设备可根据客户需求增加条码扫描功能，查询时输入条码，测试数据显示在屏幕上。
说明书： QMT-2A型电机台说明书
|
